Kiểm tra độ bền kéo của túi bao bì nhựa chủ yếu kiểm tra độ bền kéo, độ giãn dài và các tính chất khác của túi hoặc phim để đảm bảo chúng chống lại nước mắt hoặc phá vỡ trong quá trình sử dụng và vận chuyển. Các tiêu chuẩn thường được sử dụng bao gồm ASTM D882 và GB/T 1040.
1. Chuẩn bị
Thiết bị:
Máy thử nghiệm phổ quát điện tử (máy kéo) bằng kẹp, dụng cụ đo (caliper Vernier, thước đo thép), kéo hoặc cắt khuôn, máy in/máy ghi âm (để ghi lại các đường cong và dữ liệu kiểm tra)
Chuẩn bị mẫu vật:
Cắt mẫu vật từ túi đóng gói nhựa hoặc màng để được kiểm tra, tránh nếp nhăn, vùng mực in hoặc niêm phong cạnh (trừ khi kiểm tra độ bền của con dấu cạnh).
Cắt mẫu vật theo kích thước tiêu chuẩn, thường là rộng 15 mm x 200 mm (hoặc theo yêu cầu của thiết bị và kẹp).
Số lượng mẫu vật: lớn hơn hoặc bằng 5 mẫu theo mỗi hướng (hướng máy, hướng ngang) được khuyến nghị.
Điều kiện môi trường:
Nhiệt độ: 23 ± 2 độ
Độ ẩm: 50 ± 5% rh
Mẫu vật nên được điều hòa trong môi trường này lớn hơn hoặc bằng 4 giờ trước khi thử nghiệm.
2. Thủ tục kiểm tra
Đặt tham số thiết bị:
Chiều dài đo: Thông thường 100 mm
Tốc độ chéo: Phim mỏng: 50 mm/phút, màng dày/túi: 100 mm/phút mm/phút (có thể điều chỉnh theo yêu cầu tiêu chuẩn).
Cài đặt mẫu vật:
Đảm bảo một đầu của mẫu vật đến kẹp trên và đầu còn lại vào kẹp dưới, đảm bảo mẫu vật thẳng đứng, không xoắn và nếp nhăn. Cẩn thận không làm hỏng mẫu vật khi kẹp.
Bắt đầu kiểm tra:

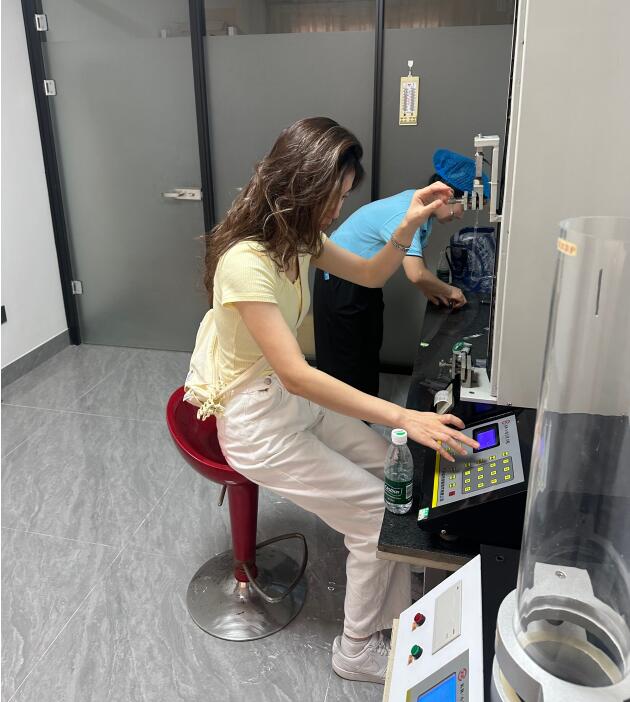

Bắt đầu máy kiểm tra và bắt đầu căng mẫu cho đến khi nó bị hỏng.
Công cụ ghi lại độ căng ** (n) - dịch chuyển (mm) ** đường cong trong thời gian thực.
Sau khi thử nghiệm, ghi lại lực tối đa (FMAX) và độ giãn dài khi phá vỡ.
Lặp lại bài kiểm tra:
Kiểm tra các mẫu vật còn lại bằng phương pháp tương tự.
Tính độ lệch trung bình và độ lệch chuẩn cho mỗi hướng.
3. Ghi chú
Kiểm tra các hướng theo chiều dọc (MD) và ngang (TD) riêng biệt; Hiệu suất có thể thay đổi đáng kể.
Các mẫu riêng biệt với khu vực niêm phong cạnh có thể được thực hiện để kiểm tra cường độ con dấu.
Nếu túi được làm bằng màng tổng hợp, hãy nhận thức được nguy cơ phân tách.
Nếu mẫu vật đã được in hoặc nhôm - bề mặt mạ, kết quả kiểm tra có thể bị ảnh hưởng và nên được ghi lại.
